EventBoard

Technische Daten



Das sind die wichtigsten Daten im Überblick.

Mehr Informationen findest Du in der Gebrauchsanweisung - zum Download unter Support:Download-Portal.





MADE IN GERMANY







Abmessungen

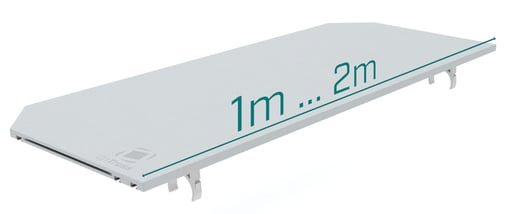

OnTruss EventBoard S050 / EventBoard S100 / EventBoard S100 | Plattenlänge: 50cm, 1m, 2m



Länge: 1 m, 2 m   (50 cm als Passstück)

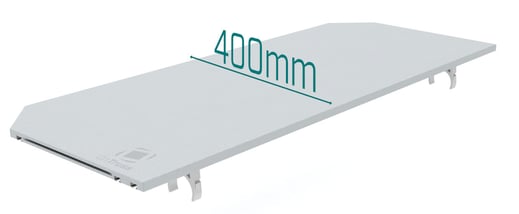

OnTruss EventBoard S050 / EventBoard S100 / EventBoard S200 | Plattentiefe: 400mm



Platten-Tiefe: 400 mm

Platten-Höhe: 15 mm








Gewicht

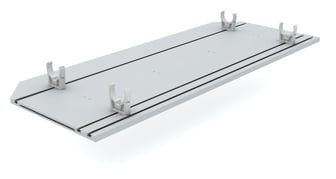

OnTruss EventBoard S100 / S200 - Gewicht pro Meter: 4,1 ... 4,3kg
EventBoard S100 / S200



Gewicht pro Meter: 4,1 ... 4,3 kg



Gewicht S050: 2 kg

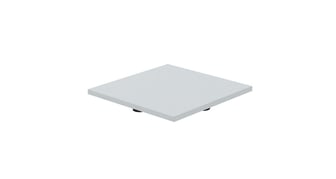

OnTruss EventBoard Corner C90A - Gewicht: 1,2kg
EventBoard Corner C90A



Gewicht: 1,2 kg





OnTruss EventBoard Corner C90C / C45A / C90I - Gewicht
EventBoard Corner C90C / C45A / C90I



Gewicht C90C: 3,1 kg

Gewicht C45A: 3,8 kg

Gewicht C90I: 3,5 kg




Die drei "großen" Ecken (C90C, C45A, C90I) kannst Du zusammenklappen.

Das spart Platz. Die Ecke ist zusammengeklappt genauso tief wie ein gerades EventBoard (400 mm).







Traversen-Abstand

OnTruss EventBoard S050 / EventBoard S100 / EventBoard S100 | Höhe über der Traverse: 25cm



Das EventBoard hat einen Abstand von 25 mm zum Traversen-Rohr.

Dein Aufbau ist somit um 4 cm höher als die Traversen-Konstruktion.







Anzahl der erforderlichen TrussClips

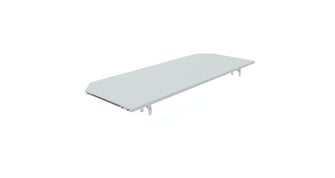

EventBoard Straight S100 - Es sind 4...6 TrussClips erforderlich.
EventBoard S100 (1 Meter)



Arriba (Theke): 4 Stück

Siesta (Möbel): 6 Stück

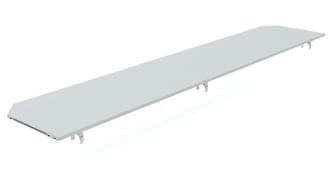

EventBoard Straight S200 - Es sind 6...8 TrussClips erforderlich.
EventBoard S200 (2 Meter)



Arriba (Theke): 6 Stück

Siesta (Möbel): 8 Stück

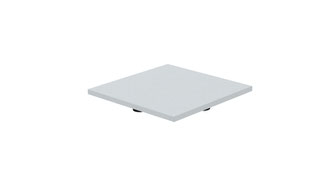

EventBoard Corner C90A, C90C, C45A, C90I - Es sind 0...4 TrussClips erforderlich.
EventBoard Corner (alle)



Arriba (Theke): 0 Stück

Siesta (Möbel): 0...4 Stück








Corner C90A mit Doppelfunktion

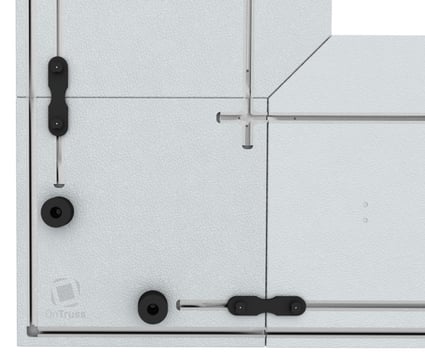

OnTruss EventBoard Corner C90A | Eckstück
...als Außenecke

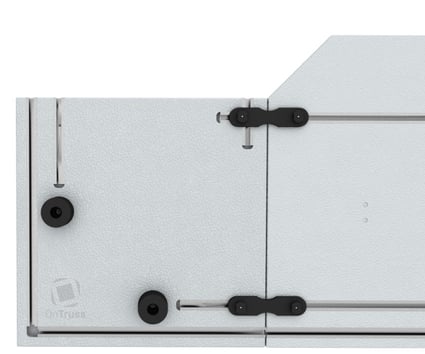

OnTruss EventBoard Corner C90A | Abschlussstück / Endstück
...als Abschluss-Element

EventBoard Corner C90A hat zwei Funktionen.

Neben der 90°-Außenecke (C90A) kannst Du sie zusätzlich als Abschlussstück verwenden. Das ist z.B. sinnvoll, wenn Dein Aufbau mit einem Box-Corner (oder einem Truss-Corner) endet. Dein Theke bleibt auf diese Weise bündig mit der Unterkonstruktion.

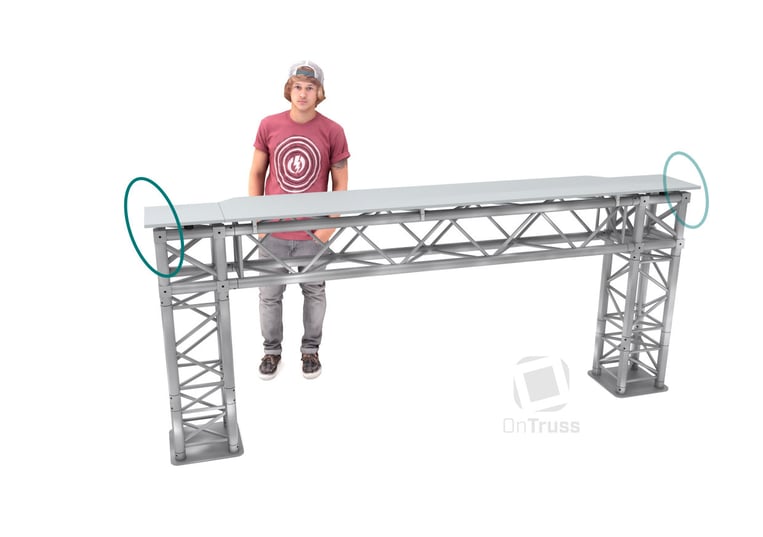

OnTruss EventBoard Corner C90A - zwei EventBoard Corner C90A als Endstücke rechts und links an einer geraden Theke / Tresen / Bar
Zwei EventBoard Corner C90A als Endstücke

Wir wurden schon mehrfach angesprochen:

Ja, die Außenecke C90A eignet sich grundsätzlich auch zum Aufsetzen auf einen Truss-Corner. Die resultierende Längen-Differenz musst Du auf der geraden Strecke ausgleichen, damit Du wieder auf ein glattes Metermaß kommst. Weitere Informationen findest Du unter Support:FAQ.







Aufbau ohne Außenecke C90A (Dach-Integration)

OnTruss EventBoard Corner C90A - Eck-Verbindung mit Corner C90A ohne senkrechter Traverse
Eck-Verbindung mit Corner C90A

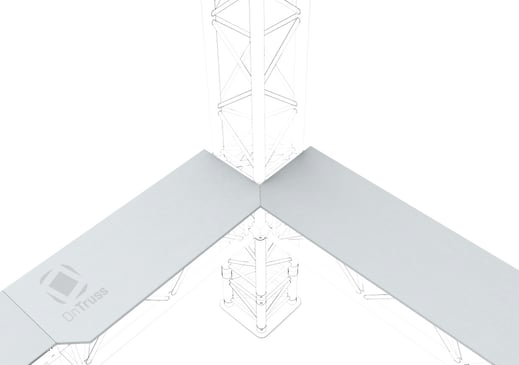

OnTruss EventBoard Corner C90A - Eck-Verbindung ohne Corner C90A mit senkrechter Traverse
Eck-Verbindung mit senkrechter Traverse

Wenn Du auf die Außenecke C90A verzichtest, lässt sich eine senkrechte Traverse nahtlos anbringen.

Die Theken-Platten schließen an der Ecke bündig ab. So lässt sich die Theke z.B. sehr gut in ein Dach integrieren.



Unter Arriba:Live-Beispiele siehst Du wie das ausschauen kann.







Befestigung von senkrechten Rohren / Pipes

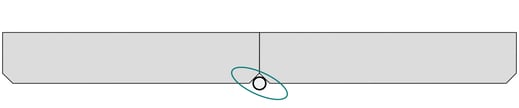

OnTruss EventBoard - Eine senkrechtes Rohr lässt sich mit einer Doppelschelle an jedem Plattenübergang befestigen.
senkrechte Pipe am EventBoard-Übergang

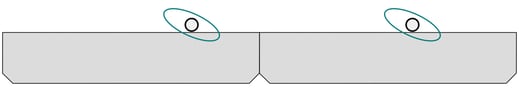

OnTruss EventBoard - Eine senkrechtes Rohr lässt sich mit einer Doppelschelle an jeder Stelle an der Vorderkante befestigen.
senkrechte Pipe an der Vorderkante



Möglichkeit 1:

An den Übergängen zwischen zwei (geraden) Platten lassen sich senkrechte Rohre anbringen. Das Rohr wird mit einer handelsüblichen Doppelschelle (100kg) an der Traverse befestigt. Das EventBoard ist so designed, dass das Rohr nicht mit der Platte kollidiert.



Möglichkeit 2:

Mit den meisten Doppelschellen (100kg) ist es möglich, an der Vorderseite (= Publikum) ein senkrechtes Rohr zu befestigen.



Unter Arriba:Live-Beispiele siehst Du wie das ausschauen kann.
